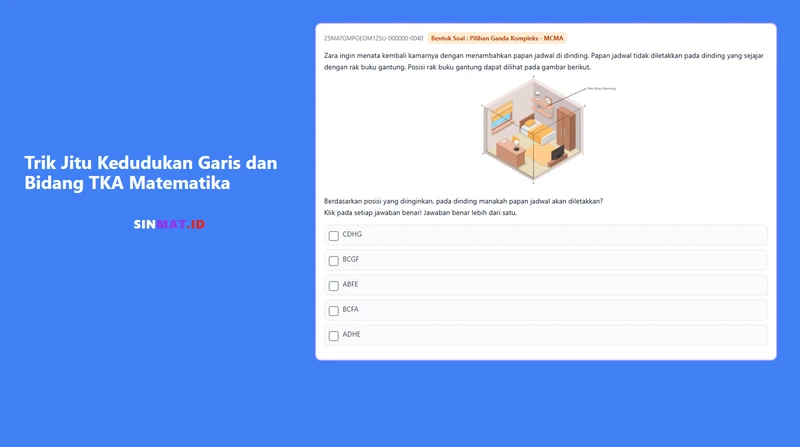

Trik Jitu Kedudukan Garis Dan Bidang TKA Matematika

Kuasai kedudukan garis dan bidang bangun ruang TKA Matematika dengan trik cepat dimensi tiga yang dijamin bikin kamu paham konsepnya!

Materi geometri ruang, khususnya mengenai kedudukan garis dan bidang, merupakan salah satu topik yang muncul dalam Tes Kemampuan Akademik (TKA) Kemendikdasmen. Pemahaman yang mendalam tentang bagaimana hubungan objek-objek geometri ini berinteraksi di dalam ruang tiga dimensi sangat penting untuk menyelesaikan berbagai variasi soal, mulai dari yang bersifat konseptual hingga aplikatif dalam kehidupan sehari-hari.

Kesulitan utama yang sering dihadapi oleh banyak siswa saat mempelajari dimensi tiga adalah lemahnya kemampuan visualisasi spasial. Membayangkan gambar tiga dimensi yang direpresentasikan pada kertas dua dimensi sering kali membingungkan, memakan waktu lama, dan rentan terhadap kesalahan interpretasi posisi garis atau bidang yang saling bersilangan.

Tapi kamu tidak perlu khawatir! Artikel ini akan mengupas tuntas trik praktis dan logika cepat untuk mengidentifikasi hubungan antar-bidang dan antar-garis di dalam bangun ruang tanpa harus membingungkan visualisasi teoritis yang rumit. Yuk, kita bongkar rahasianya bersama!

Konsep Dasar Dimensi Tiga

Secara umum, bangun ruang beraturan (seperti kubus atau balok) memiliki tiga unsur utama: titik, garis (rusuk), dan bidang (sisi). Hubungan atau kedudukan di antara unsur-unsur ini di dalam ruang tiga dimensi memiliki aturan logis yang sangat konsisten. Jika kamu memahami pola dasarnya, menentukan hubungan sejajar, berpotongan, bersilangan, atau tegak lurus akan menjadi sangat mudah!

1. Kedudukan Garis terhadap Garis dan Bidang

Ada tiga kedudukan utama antara dua garis di dalam ruang dimensi tiga:

• Sejajar: Dua garis dikatakan sejajar jika keduanya berada di bidang yang sama dan tidak akan pernah berpotongan meskipun diperpanjang tanpa batas.
• Berpotongan: Dua garis berpotongan jika keduanya berada di bidang yang sama dan memiliki tepat satu titik persekutuan (titik potong).
• Bersilangan: Dua garis dikatakan bersilangan jika keduanya tidak sejajar, tidak berpotongan, dan terletak pada dua bidang yang berbeda.

Sedangkan untuk kedudukan garis terhadap bidang:

• Garis terletak pada bidang.
• Garis sejajar bidang (tidak memiliki titik persekutuan).
• Garis menembus/berpotongan dengan bidang. Jika garis tersebut tegak lurus terhadap bidang, maka garis tersebut wajib tegak lurus dengan minimal dua garis yang berpotongan pada bidang tersebut.

2. Kedudukan Bidang terhadap Bidang (Trik Cepat “Dinding Kamar”)

Untuk mempermudah pemahaman hubungan antar-bidang, mari kita gunakan analogi ruangan atau kamar tidur kamu yang berbentuk kubus atau balok $ABCD.EFGH$:

• Bidang Sejajar: Dua bidang yang berhadapan dan tidak memiliki garis potong persekutuan sama sekali.
  • Trik Cepat: Ingatlah hubungan antara dinding kiri dan dinding kanan, atau lantai dan langit-langit. Mereka selalu sejajar!
  • Contoh: Bidang $ADHE$ (kiri) sejajar dengan bidang $BCGF$ (kanan).
• Bidang Berpotongan (Tegak Lurus): Dua bidang yang saling bertemu dan membentuk garis persekutuan (garis potong).
  • Trik Cepat: Ingatlah hubungan antara dinding kiri dengan dinding depan/belakang, atau dinding dengan lantai. Mereka saling tegak lurus membentuk sudut $90^\circ$.
  • Contoh: Bidang $ADHE$ (kiri) tegak lurus dengan bidang $CDHG$ (belakang) dan bidang $ABFE$ (depan).

Pembahasan Soal TKA Matematika SMA

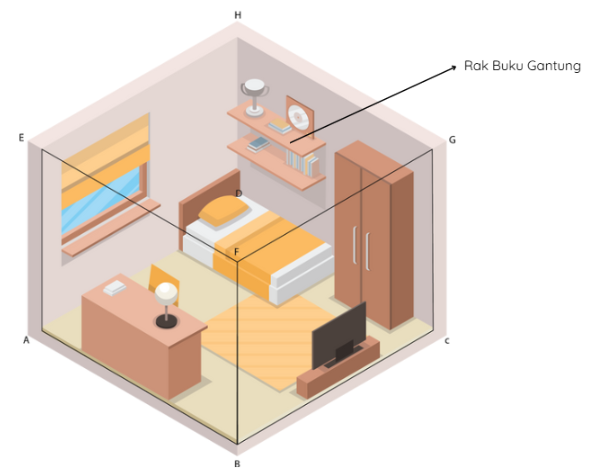

Diketahui:

• Struktur kamar membentuk bangun ruang balok/kubus dengan nama $ABCD.EFGH$.
• Alas/lantai kamar = $ABCD$
• Atap/langit-langit = $EFGH$
• Dinding belakang = $CDHG$ (Tempat rak buku gantung menempel)
• Syarat penempatan: Papan jadwal tidak boleh diletakkan pada dinding yang sejajar dengan tempat rak buku gantung ($CDHG$).

Ditanya:

• Dinding mana saja yang bisa dipasang papan jadwal?

Langkah Penyelesaian

Untuk menentukan dinding yang bisa dipasang, kita cari tahu terlebih dahulu dinding mana yang sejajar dengan rak buku, lalu mengeliminasinya.

• Tentukan Dinding Sejajar: Dinding depan ($ABFE$) sejajar ($\parallel$) dengan dinding rak buku/belakang ($CDHG$).
• Eliminasi Dinding Sejajar: Karena syarat papan jadwal tidak boleh diletakkan di dinding yang sejajar, maka dinding $ABFE$ dan $CDHG$ otomatis dieliminasi (tidak digunakan).
• Pilih Dinding Tersisa: Dinding vertikal tersisa yang berpotongan (tegak lurus) adalah dinding samping kiri ($ADHE$) dan dinding samping kanan ($BCGF$).

(Catatan: Opsi BCFA bukan merupakan representasi bidang dinding vertikal kamar yang valid karena memotong diagonal ruang).

Jadi, Dinding yang dapat digunakan oleh Zara untuk meletakkan papan jadwal adalah dinding samping kiri dan samping kanan, yaitu:

1. BCGF (Pilihan jawaban kedua)
2. ADHE (Pilihan jawaban kelima)

Latihan Soal TKA (Uji Pemahamanmu)

Cobalah selesaikan 3 variasi soal latihan di bawah ini untuk mempertajam insting geometrimu!

1. Soal 1 (Mudah): Diberikan kubus $ABCD.EFGH$. Tentukan hubungan kedudukan antara rusuk $AB$ dengan rusuk $CG$. Apakah mereka sejajar, berpotongan, atau bersilangan?
2. Soal 2 (Sedang): Pada kubus $ABCD.EFGH$, jika ditarik sebuah garis lurus dari titik $E$ ke titik $C$ (diagonal ruang $EC$), tentukan apakah garis $EC$ tersebut sejajar, terletak pada, atau menembus bidang diagonal $ACGE$!
3. Soal 3 (Menantang): Sebuah ruangan berbentuk balok $ABCD.EFGH$ digunakan sebagai gudang penyimpanan. Terdapat seutas tali hiasan yang dibentangkan dari pojok lantai $A$ ke tengah-tengah rusuk tegak $CG$. Jika dipasang tali kedua dari titik $H$ ke tengah-tengah rusuk $AB$, selidikilah secara geometris apakah kedua tali tersebut akan saling berpotongan atau bersilangan di dalam ruangan!

Tips & Trik Cara Hitung Cepat Geometri Ruang

• Tips Trik 1 (Teknik Visualisasi Kubus Cepat):
  Saat ujian, selalu sketsakan sebuah kubus kecil $ABCD.EFGH$ dengan penomoran standar di kertas buram kamu. Beri label arah: $ABCD$ sebagai lantai (bawah), $EFGH$ sebagai langit-langit (atas), $ADHE$ kiri, $BCGF$ kanan, $ABFE$ depan, dan $CDHG$ belakang.
• Tips Trik 2 (Aturan Cepat Bersilangan):
  Dua buah garis dipastikan bersilangan jika salah satu garis berada di alas dan garis lainnya tegak lurus di bagian atas serta tidak memiliki satu pun huruf/titik sudut yang sama pada penamaannya.
